Guincho de Acionamento Mecânico EK35M para Troller T4 (até 2015).
Os kits foram desenvolvidos para facilitar a instalação do equipamento, partindo de medidas/dimensões de veículos com características totalmente originais. O guincho do kit pode ser o EK35M ou o EK35M Modelo Rápido.
Os suportes do kit de instalação para este modelo possuem medidas aproximadas e podem precisar de adaptação.
▪ Tomada de força exclusiva para o câmbio Eaton FSO 2305 e FSO 2405, acopla na lateral da flange de ligação caixa de câmbio/transferência; engrenagem de ligação entalhado caixa de câmbio/transferência a tomada de força; kit elétrico de lâmpada de indicação tomada de força acionada; cabo de acionamento da tomada de força; e parafusos de fixação.
▪ Eixo primário cambio FSO2304
▪ Conjunto de cardan composto de barras de aço maciço com diâmetro de 22mm com canais para regulagem das cruzetas; mancal com sistema anti-ruído e ponto para receber graxa; suporte para fixação no chassi do
veículo; cruzetas blindadas com fixação através de parafusos nos canais de regulagem das barras de aço.
▪ Suporte de fixação frontal chassis/para-choque/guincho
▪ Para-choque especial EKRON, acabamento em pintura eletrostática texturizada em preto fosco e chapas de acabamento em aço + alumínio.
▪ 30 metros de cabo de aço alma de aço; gancho com trava.
▪ Opcional 30 metros de cabo sintético tipo DSM Dyneema® (HMPE SK 78); gancho com trava
▪ Bocal guia de cabo roletado.
▪ Opcional Bocal em alumínio para cabo sintético
▪ Manivela auxiliar.
▪ Parafusos de fixação e completo manual de instalação e utilização.
Obs.: Será necessário a instalação de um conjunto de acionamento mecânico para seleção de 4X2/N/4X4, fornecemos como opcional de nosso kit o modelo Easy Traction
ESPECIFICAÇÕES TÉCNICAS |
|
Modelo | EK35M – 12.000 lbs |
Força de arrasto | 5.400 Kg |
Redução | 32:1 |
Lubrificação | 1,5 Litro (SAE 140) |
Embreagem | Série |
Dimensões do tambor | Φ73mm X 280mm |

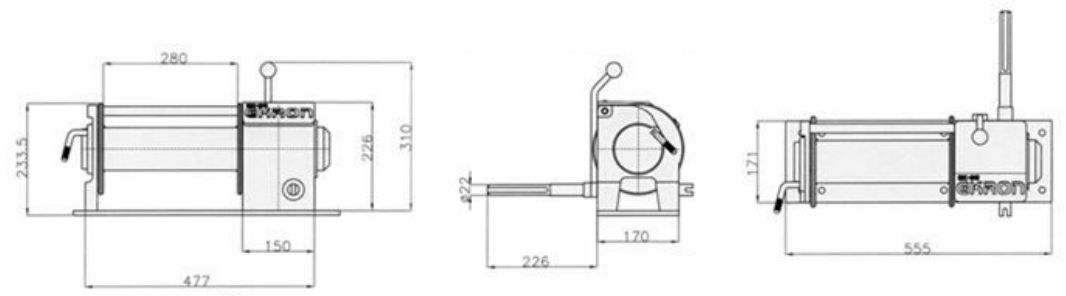

Dimensões externas ( LxAxC ) | 171mm x 226mm x 555mm |
Recurso manual manivela | Série |
Peso | 40,5 kg |
TOMADA DE FORÇA |
|
Tomada de força | TTR |
Acionamento | Cabo |
Luz Indicadora | Série |
Material | Aço |
Lubrificação | Independente: 0,5 Litro (SAE 90) |
Acessórios | Flange de ligação câmbio X caixa de transferência para acoplamento de tomada de força (Produto EXCLUSIVO e patenteado pela Ekron)
Engrenagem de ligação do entalhado do câmbio X tomada de força Eixo primário cambio Eaton FSO 2305 Eixo primário do cambio Eaton FSO 2405 reforçado (item opcional) Sistema de seletor de tração de acionamento manual Easy Traction (item opcional) |
Peso | 9,5 Kg |
KIT DE INSTALAÇÃO |
|
Cabo de Aço | 30m X Φ3/8″ (10mm) 6×25 Alma de aço galvanizado |
Cabo Sintético = Opcional | 30m X Φ10mm; Cabo de fibra sintética trançado de 12 pernas tipo DSN Dyneema (HMPE SK78) alto módulo (HMPE) com coating em toda extensão do cabo |
Guia de Cabo | Guia de cabo 4 rolos (bocal roletado)
Opcional: Guia em Alumínio para aplicação em cabo sintético |
Para-choque | Padrão Ekron com chapas de acabamento |
Cardã | 3 (três) segmentos, 4 (quatro) cruzetas = Troller T4 2.8 (Eaton FSO 2304 e FSO 2405)
2 (dois) segmentos, 3 (três) cruzetas = Troller T4 3.03 (três) segmentos, 4 (quatro) cruzetas = Troller T4 3.2 TGV |
Seletor de tração de acionamento manual | Sistema de seletor de tração de acionamento manual 4X2 / 4X4 / NEUTRO. Este componente é necessário para a instalação do guincho mecânico por permitir a opção Neutro na caixa de transferência. Fornecemos o modelo Easy Traction como opcional e seu valor é à parte do kit. |
Acessórios | Manivela auxiliar, parafusos de fixação, manual de instalação e manutenção |
